东柯电子知识分享：读懂电阻分类、组成与读法
来源:东莞市东柯电子科技有限公司 时间：2017-05-15
一、电阻分类
碳膜电阻：优点是制成简单成本低；缺点是稳定性差、噪音大、误差大。
金属膜电阻：优点是体积小、精度高、稳定性好、噪声小；电感量小。缺点是成本比较高；
绕线电阻：优点是功率大；缺点是：体积大有点感不宜制作较大电阻。
水泥电阻：优缺点与绕线电阻相似。
二、电阻读法

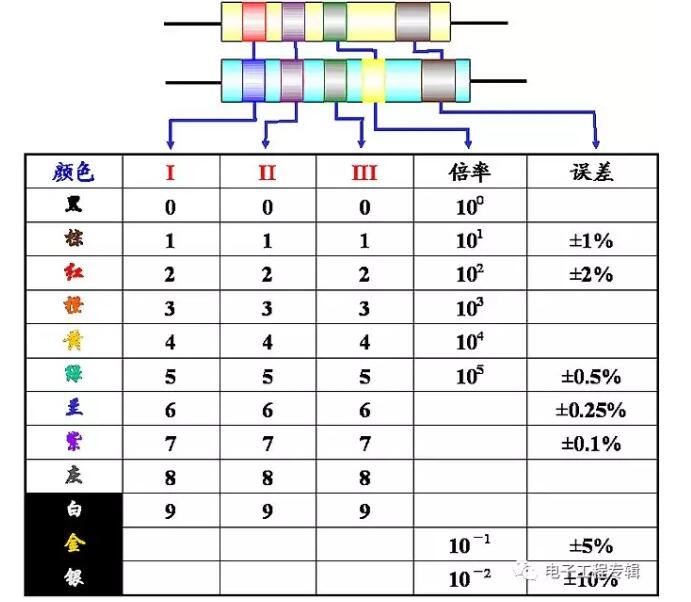

色环电阻读法，色环电阻也是常用的直插电阻，一般为四色环和五色环，每个色环所代表的含义各不相同，见下图：
四色环读法：从左往右（第一环：有效数字；第二色环：第二个有效数字；第三色环：倍率；第四色环：误差/精度）
五色环读法：从左往右（第一环：有效数字；第二色环：第二个有效数字；第三色环：第三个有效数字；第三色环：倍率；第四色环：误差/精度）
以上具体数据可参考产品规格书。
贴片电阻读法：通过贴片电阻表面丝印可确定阻值和精度。贴片电阻精度有±1％、±2％、±5％、±10％。常见的多为±1％和±5％，三位数表示5%精度，四位数是是1%。如丝印为103前两位为有效数字，后面的3是倍率，就是10^3，所以电阻阻是10000欧姆10K欧姆，其误差是5%；如丝印是1502那么前三位数字150表示有效数字，第四位是倍率为2，算法为150*10^2=15K欧姆，误差为1%。表面丝印为R047，其中R表示小数点所在位置就是0.047欧姆。
本文章属于原创，转载请注明出处！
