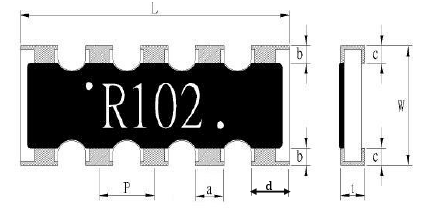

贴片排阻封装尺寸如下图表：
型号
L
W
t
p
a
b
c
d
CN22
1mm±0.1mm
1mm±0.1mm
0.35mm±0.1mm
0.65mm±0.1mm
0.33mm±0.1mm
0.15mm±0.1mm
0.25mm±0.1mm
0.33mm±0.1mm
CN24
2mm±0.1mm
1mm±0.1mm
0.4mm±0.1mm
0.5mm±0.05mm
0.3mm±0.1mm
0.15mm±0.1mm
0.25mm±0.1mm
0.4mm±0.1mm
CN28
4mm±0.2mm
1.6mm±0.15mm
0.4mm±0.1mm
0.5mm±0.05mm
0.3mm±0.1mm
0.25mm±0.1mm
0.25mm±0.1mm
0.4mm±0.1mm
CN32
1.6mm±0.15mm
1.6mm±0.15mm
0.45mm±0.1mm
0.76mm±0.1mm
0.45mm±0.1mm
0.3mm±0.2mm
0.3mm±0.2mm
0.45mm±0.1mm
CN34
3.2mm±0.2mm
1.6mm±0.15mm
0.5mm±0.1mm
0.8mm±0.05mm
0.45mm±0.1mm
0.3mm±0.2mm
0.3mm±0.2mm
0.6mm±0.1mm
CN35
3.2mm±0.2mm
1.6mm±0.15mm
0.5mm±0.1mm
0.64mm±0.05mm
0.35mm±0.1mm
0.3mm±0.2mm
0.3mm±0.2mm
0.5mm±0.1mm
