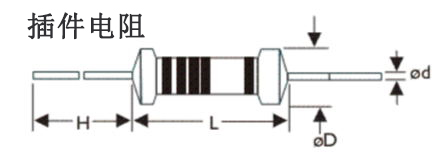

常用插件电阻封装尺寸：
| 功率 | L |
ΦD |
H |
Φd |
| 1/8W | 3.4mm±0.3mm | 1.9mm±0.2mm | 28mm±2mm |
0.5mm±0.05mm |
| 1/4W | 6.3mm±0.5mm | 2.4mm±0.2mm |
28mm±2mm |
0.6mm±0.05mm |
| 1/2W | 9mm±0.5mm | 3.3mm±0.3mm |
26mm±2mm |
0.6mm±0.05mm |
| 1W | 11.5mm±1mm | 4.5mm±0.5mm |
35mm±2mm |
0.8mm±0.05mm |
| 2W | 15.5mm±1mm | 5mm±0.5mm |
33mm±2mm |
0.8mm±0.05mm |
| 3W | 17.5mm±1mm | 6mm±0.5mm |
35mm±2mm |
0.8mm±0.05mm |
| 5W | 24.5mm±1mm | 8.5mm±0.5mm |
38mm±2mm |
0.8mm±0.05mm |
